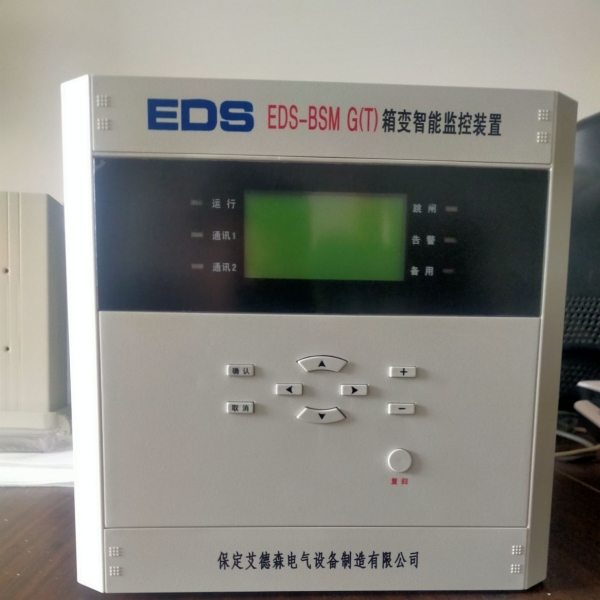

EDS-BSM箱变智能监控装置

      近年来我国新能源行业发展较为迅速，尤其是太阳能和风能，在国家政策的大力支持下，目前已经进入快速发展阶段。在发展的过程中相关的配套设施和技术显得尤为重要，以风电场中箱变的监控为例，随着风电行业的快速发展，目前35kV箱变的非智能化已经成为影响风电场自动化进程的最大阻碍，箱变内的各种信息无法实时上传至中控室，使箱变成为了风电场的监控盲区，从而给风电场的安全生产与日常维护带来了极大的不便，尤其是对设备和人身安全的隐患。

      因此我公司司研发了新一代智能箱变监控装置EDS-BSM(F/P/T)，用于箱变的模拟量采集、非电量保护、远方控制和通讯功能。实现升压站对光伏箱变或风电箱变的远程管理和自动化监控，满足光伏电站或风电场的“无人值班，少人值守”的运行管理方式。该装置可实时采集变压器的各种信息，如箱变的电流、电压等电气量信号，同时也可以采集变压器的油位、油温、重瓦斯等非电气量信号。当有异常事件发生时BHE-336F装置通过不同的通讯介质将故障信息及时上传，发出告警信号或进行跳闸动作，避免故障进一步的扩大，挽回了箱变设备损坏的直接损失以及维修期间发电量的间接损失。另外，运行人员可在远方对箱变进行监测和控制，从而大大减少了现场维护的工作量以及由此带来的人身安全隐。

      目前大部分光伏发电单元内汇流箱、逆变器、箱变等设备的通信是把信息先送至通讯管理机，再经光纤收发器上传到综自系统，这样就使整个系统的接线过于繁多，增加了故障发生的可能性，同时也增加了企业的投资成本，更不利于以后系统故障的排查。EDS-BSM(F/P/T)在传统方案的基础上融合了通信管理机、光纤交换机和完善的箱变测控保护功能于一体，负责采集和传输箱变、汇流箱、逆变器等设备的数据信息；这不但简化了整个光伏发电单元的接线，提高了系统的稳定性，而且降低了光伏电站测控通信类设备投资成本。
二、产品特点

    1、加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,适用于-40℃～70℃的宽温工作环境。

    2、集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。满足光伏电场关门运行的要求。

    3、可采集变压器低压侧两组各侧的三相电流、三相电压、频率、功率因数、有功功率、无功功率用于综自系统的遥测。

    4、内置基于电气量的保护功能，带复合电压闭锁的三段式电流保护、零序电流、过压、欠压、CT 断线、PT 断线等。

    5、最大可设置48 路开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，            小空开位置信号，熔断器熔断信号，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动t告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护.
    6、对外提供8 个可编程的备用非电量功能（4 路跳闸，4 路告警），便于非电量扩展。

    7、装置的所有保护功能均设有控制字，通过液晶输入密码的方式可方便的进行投退。

    8、具有两路温度和两路电量（0-5V 直流电压或4-20mA 电流）采集功能，并且设置温度超限告警功能。

    9、设有6 路开出，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。

    10、装置采用图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作便捷。

    11、大容量的信息记录：可保存16 条最近发生的历史报告,可带动作参数，掉电保持。

    12、装置结构按箱变开关柜要求设计，尺寸较小，安装方式简单，配线方便。

    13、融合通信管理机、光纤交换机、和完善的测控保护功能于一体，可降低光伏电站测控通信类设备三分之二的投资。

    14、提供2 路以太网口、2 路光纤以太网口和8 路RS485 接口，保证了在长距离和恶劣条件下通信的可靠性；
    15、内置丰富的通讯协议库，良好的第三方系统和设备协议支持，通信规约支持IEC60870-5-103/104、IEC61850和                  Modbus，可方便接入电站监控系统，支持IEC61850-8-l 的特定通信服务映射(SCSM)，可实现与新型智能升压变电站系统的无缝对接。（IEC61850 订货须注明）。
三、产品选型
    1、EDS-BSM-F型风电场箱变智能监控装置
       （1）应用场合：
               应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制。
       （2）功能配置：
                a）交流量采集：6路电压、7路电流。
                b）开关量： 22路开入，6路继电器出口。
                c）直流输入：2路热电阻，2路4-20mA。
