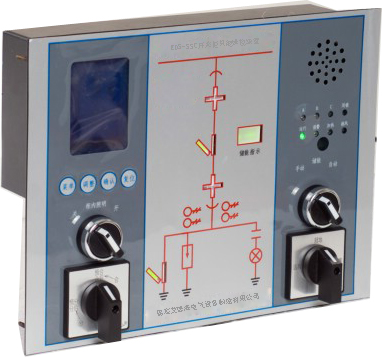

EDS-SSC开关柜智能操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置，具有功能完善，结构紧凑，显示形象、直观，反应灵敏、可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可减少元件数量，简化开关柜结构。该系列产品性能稳定，安装方便，使用寿命长，并具有优异的环境耐受能力与电磁兼容性能，能够长期安全可靠运行。
二、产品特点
EDS-SSC开关柜智能操控装置集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示，高压带电指示，高压带电闭锁控制及环境温湿度控制等多种功能于一体，各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断；可同时对两路温度和湿度信号实时测量、控制，将温湿度数据以数字形式显示；同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差，测控精度高，安装、使用、维护简单方便。
EDS-SSC开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。
EDS-SSC开关柜智能操控装置具有优异的环境耐受能力与电磁兼容性能。独特的抗干扰技术，光电、电磁隔离，优质元器件的选用，电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。
三、技术参数
四、订货须知
1、请提供一次主回路模拟接线图。
三、技术参数
1、智能操控功能
电源：AC/DC100~250V
环境温度：-20℃～70℃
相对湿度：<95%RH
相对湿度：<95%RH
控制精度：温度±1℃ 湿度±3%RH
功耗：≤5W
抗电强度：AC2000V 50Hz 60s
绝缘性能：>100ΜΩ
内置音频功率：8Ω，2W；
人体接近感应时间：≤3 秒；
通讯接口: RS485(默认)；
抗干扰：符合GB/T17626.8-1998 标准；
抗震性：0.2g；
2、无线测温功能
温度范围：-35℃～125℃；
测量误差：±0.5℃；
发射频率：315～433MHz；
发射距离：开阔地100 米；
发射数据：温度值、电池电压值；
工作电压：DC3.6V/1200mAH；
工作电流：待机20μA，检测5mA/1s，发射≤26mA/0.2s；
四、订货须知
1、请提供一次主回路模拟接线图。
2、请注明加热器回路负荷。
3、请注明传感器线缆长度。
4、其他特殊要求。
