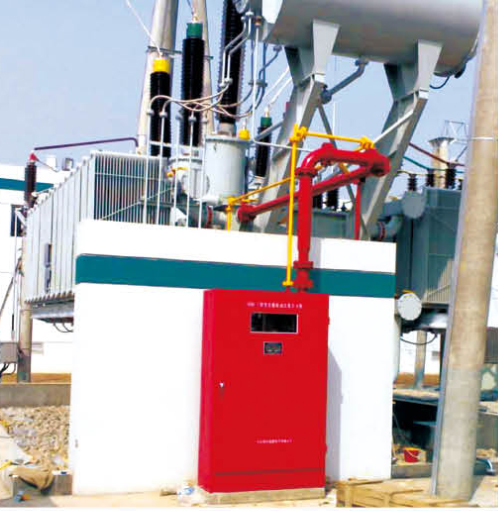

BPZM-EDS系列变压器排油注氮灭火装置

        油浸电力变压器总是存在着发生火灾的危险。无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，致使变压器内部压力增大。变压器内部超压造成其自身薄弱部位破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。
        针对变压器这类故障我公司研制了BPZM-EDS系列变压器排油注氮灭火装置。本装置是以进口PLC为控制核心，外围配以大功率继电器电路和中文显示器制成。控制器通过软件编程和外围继电器电路的防误动结构设计，与原来的继电器控制相比，其防误动作能力增加，基本杜绝误动作。另外控制器提供了良好的人机对话，通过中文汉显文本显示器可以对控制器进行参数设计、系统故障查询、系统故障在线检测等功能。若需要，该装置可提供基于RS-485的Modbus@RTU通讯接口。

         此系列灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。

1、以进口PLC为控制核心，使装置运行更可靠

2、以防为主，消防结合

3、限制内部故障引起火灾的损坏范围，有效的防止变压器破裂所产生的火灾；一旦着火，可迅速灭火

3、采用氮气为灭火截至，结构紧凑，易于安装，不受水源等地理环境限制，不会冻冰，阻塞

4、环保产品，不对环境和变压器本身造成任何污染

5、造价低，运行管理简单、维护方便，实时自动监测

6、装置设有特殊机械结构，具有强的防震防误动能力

7、配有RS-485通讯接口，提供Modbus@RTU通讯规约，可将监测信息上传

1、温度探测器动作温度： 130±7℃

2、压力控制器动作压力： 0.06-0.16Mpa(可调)

3、断流阀关闭流速： 1.0-1.2m/s

4、氮气瓶容积： 2×40L

5、氮气瓶内公称压力： 13MPa（20℃）

6、排油管路直径： Φ100mm

7、注氮管路直径： Φ25mm

8、灭火柜重量： 230～240kg

9、灭火柜控制电路电压： DC220+5％V，各次谐波分量值之和小于直流量1％

10、灭火装置控制器信号电压：DC24V

11、灭火时间： 小于2min

12、注氮时间： 大于20min

1、否需要RS-485通讯功能

2、用户特殊需求
