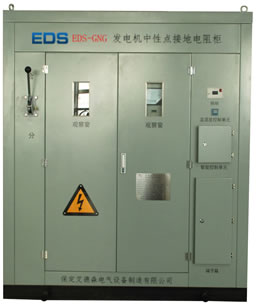

EDS-GNG系列发电机中性点接地电阻柜

        EDS-GNG系列发电机中性点接地电阻柜是专门用于发电厂发电机中性点采用高阻接地的成套设备。

        当发电机回路发生单相接地，电流大于规定值时，有可能产生弧光接地过电压，而发电机耐压水平较弱，绝缘容易损坏。如果接地电流过大，还会造成发电机铁芯灼伤及烧结。通常在发电机中性点采用高电阻接地方式，以限制弧光接地过电压，减少对铁芯的灼伤，同时可提高继电保护的灵敏度，作用于跳闸使过电压限制在相电压的2.6倍以内，限制电弧的重燃，防止弧光间隙过电压损坏主设备，同时抑制铁磁谐振过电压，从而保证发电机的运行安全。

1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。

2.根据不同的使用条件，电阻柜分为户内型和户外型。进线方式可采用上进、侧进下出、上出和下进下出等，采用上进、侧进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。

3.电阻材质可采用特种合金材料——不锈钢镍铬合金（Cr20Ni80）。该材料导电率高。通流能力强，耐高温，最高使用温度可达1500℃，温度系数小≤ -0.045% /℃，阻值稳定，耐腐蚀、韧性好不变形，可靠性高。用合金材料组成的电阻全部采用电阻单元，以多个单元采用亚弧焊接而成框架，电阻单元采用耐高温绝缘子（高分子）支撑连接。根据不同的客户要求我公司可提供进口的电阻器。

4.EDS-GNG型发电机中性点接地电阻器为标准产品，可以与电阻或电抗并联运行，为电网容量逐渐扩给电网安全运行提供了保障。

5.可选配EDS-GNG-MS智能电阻柜实时监测系统，用于对电阻柜各项参数进行实时监测。
