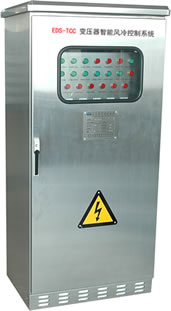

EDS-TCC系列变压器智能风冷控制系统是电力变压器冷却装置的控制与保护系统，适用于各种电压等级油浸式变压器。它由可编程控制器、断路器、交流接触器、热继电器、时间继电器、中间继电器、主令开关、电动机综合保护器等部件组成；具有过载保护、断相保护、堵转保护、远程控制、故障报警以及远程传输等功能。控制方式分为手动、自动和远程遥控等方式；保护更全面，操作更方便。
二、技术特点
- 1.安全可靠：全部采用进口继电器，及独特的电机保护线路，可单独切除故障风机，其余风机不受影响。提高了风冷控制装置在高温季节的冷却效率，克服风冷装置任意一台电机故障必须切除整组风机的弊端。
- 2.控制灵活：可按时间设定启动多组冷却器，以避免同时启动产生的冲击电流；同时可以实现工作、辅助、备用之间的自动切换，均衡使用每台冷却器，延长电机的使用寿命。同时也可根据用户的特殊要求灵活修改控制逻辑。
- 3.可扩展性：PLC可编程控制器可以方便的扩展I/O模块，在现场可以方便的扩展系统功能。
- 4.通讯功能：整套控制系统可以通过通讯接口与显示终端和打印机等外设相连。及时将冷却器的运行情况反映到控制室，便于监视冷却器的运行情况，以便及时维护。
- 5.网络特性：EDS-TCC系列变压器智能风冷控制系统具有多台PLC之间或多台PLC与计算机之间的联网通讯功能。可组成多级分布式控制系统，满足智能化电厂，智能化变电站的要求。
三、基本功能
- 1.配备两路电源进线，互为备用。当某一路电源故障后，另一路自动投入运行。
- 2.有针对性的切除故障电机，不影响非故障电机正常运行。同时给出报警信号。
- 3.变压器油温≤55℃时，据监视系统发出的投入风冷指令，“工作”组风冷启动，直到人工自动退出或者变压器退出运行。“辅助”、“备用”两组风机处于停止状态。若有一组“工作”风机因故障退出，则“备用”风机自动投入运行，并发出报警信号。
- 4.变压器油温≥65℃时或负荷达到设定值时，“工作”、“辅助”组风机同时投入运行。当运行的风机中任意一组出现故障时，“备用”风机自动投入运行，并发出报警信号，“辅助”风机至少60S后才可以停止，或者油温下降到55℃以下时，“辅助”风机停止运行。
- 5.按照用户要求的工作周期，“工作”“辅助”“备用”三组冷却器进行定期的角色互换，以保证各冷却器均衡运行。
四、技术参数：
- ●适用范围：适用于发、供电和钢铁、石油、化工、煤炭等行业的35kV、110kV、220kV、330kV、500k
V、750kV、1000kV的油浸式变压器。 - ●安装方式：户外壁挂式或落地式。
- ●动力回路电源：两路AC380V±15%三相四线制电源。
- ●控制回路电源：DC110V±10% 、DC220V±10% 或AC220V±10%；
- ●可控冷却器组数：2~10组；
- ●可控风机数量：2~30台；
- ●防护等级：IP55；
- ●环境温度：-40℃～50℃；
- ●相对湿度：≤90%RH（无凝露）；
- ●最大风速：≤35m/S；
- ●污秽等级：IV级；
- 特殊使用条件及要求，请在订货时详细提出
